图形学-4

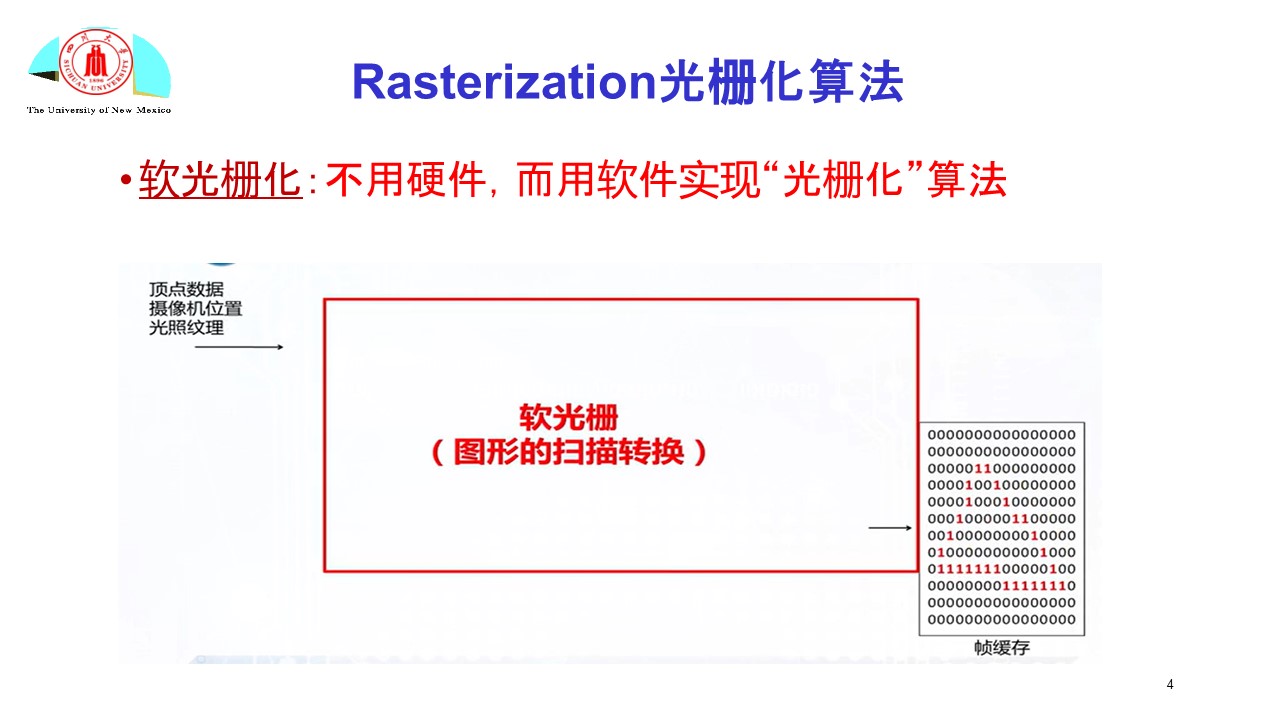

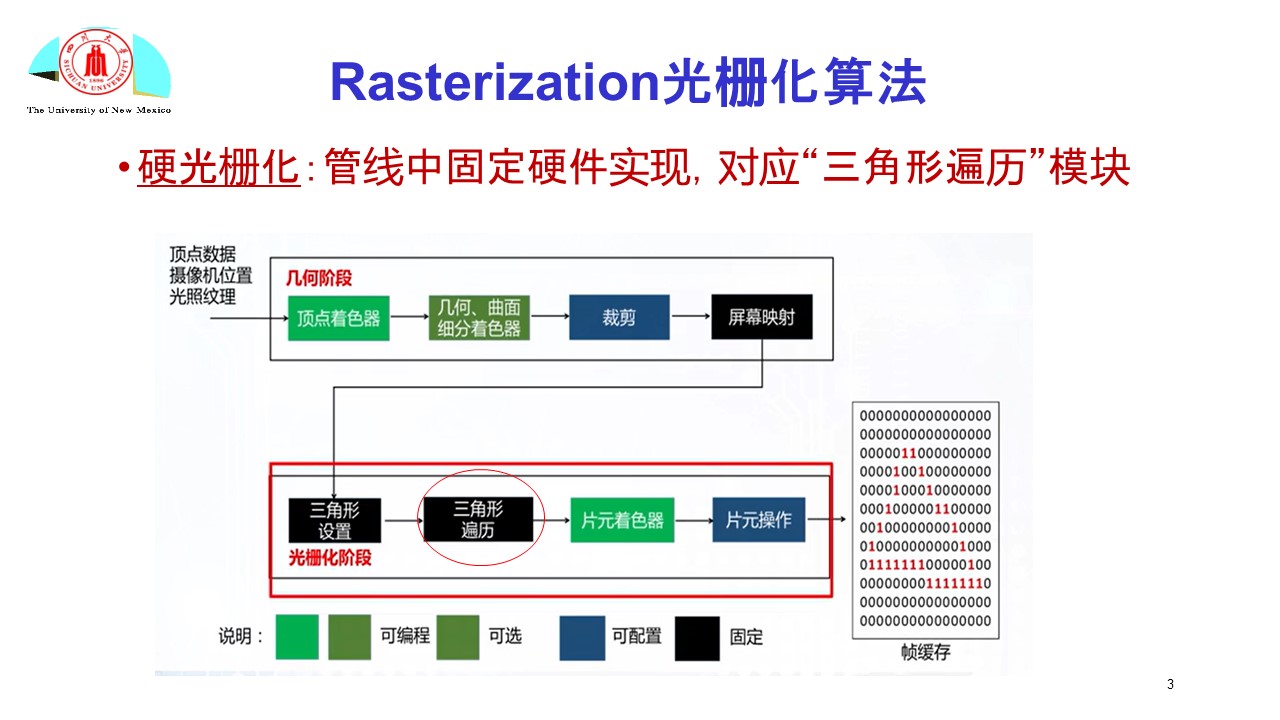

光栅化

#

采样：将图元（primitive）转换为片元（fragment）集合

步骤：

• 确定最佳逼近图形之像素集
• 确定片元颜色

---

（光栅化狭义：三角形遍历）

---

（约定坐标系for像素：整数坐标系 以像素中心作为一个点）

光栅化“点”图元

#

• 寻找最佳逼近点的整数坐标
  • 输入实数坐标到整数坐标
    • 直接round之

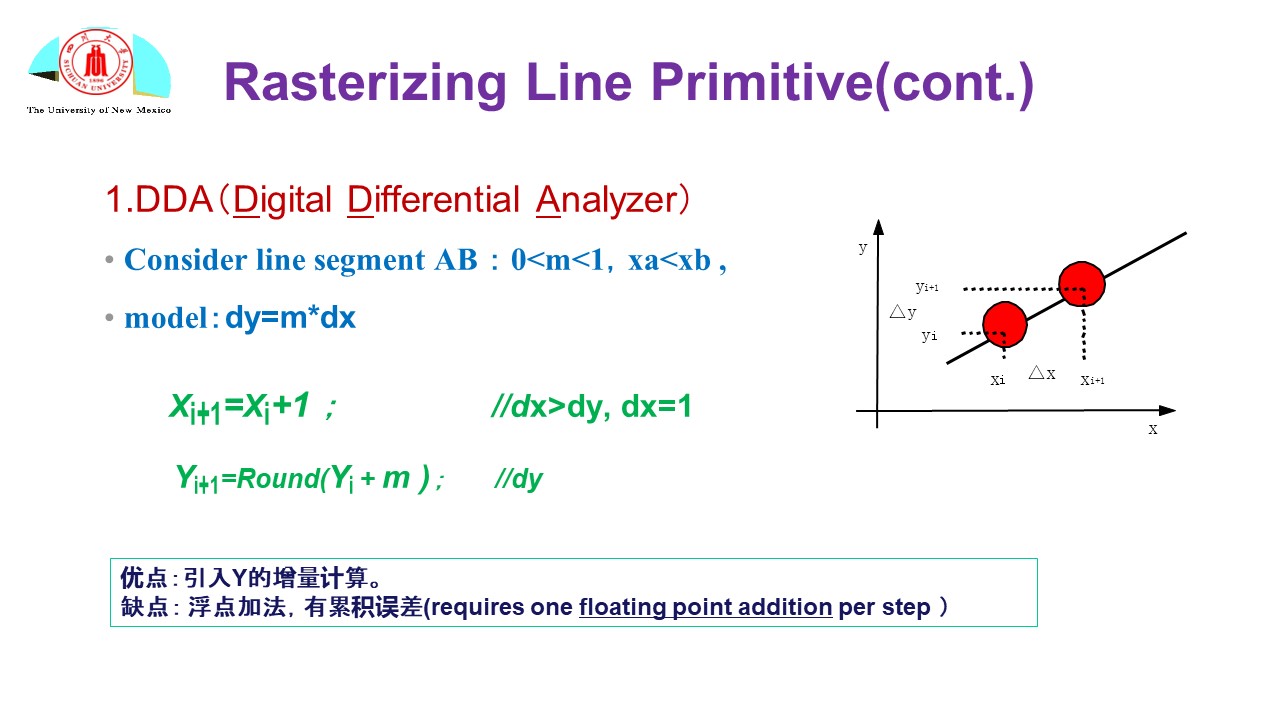

光栅化line primitives

#

采样？

• 选择x、y还是单位1步进行采样？

  • $y=mx+b$

  • 直线方程？

    显式：$y=mx+b$

    $y-y_0=\frac{y_1-y_0}{x_1-x_0}(x-x_0)$

    隐式：$f(x,y)=0, Ax+By+C=0$

    参数：$P(t)=tP_0+(1-t)P_1$（向量化

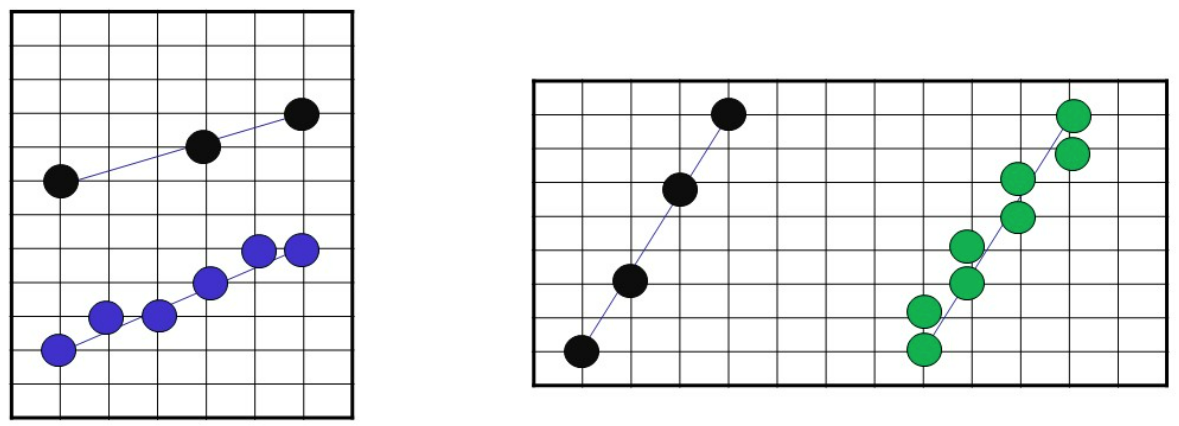

  • 选择最大位移方向

    • $|m|<1: |Dx|>|Dy|$ x单位增长则取点越多越逼近
    • $|m|>1: |Dy|>|Dx|$ y单位增长则取点更多更逼近

    •

• 扫描顺序？

  •

1)特殊情况(也可以合并到一般情况)

• 水平线(y2-y1=0)，直接X整数采样

• 垂直线(x2-x1=0)，直接Y整数采样

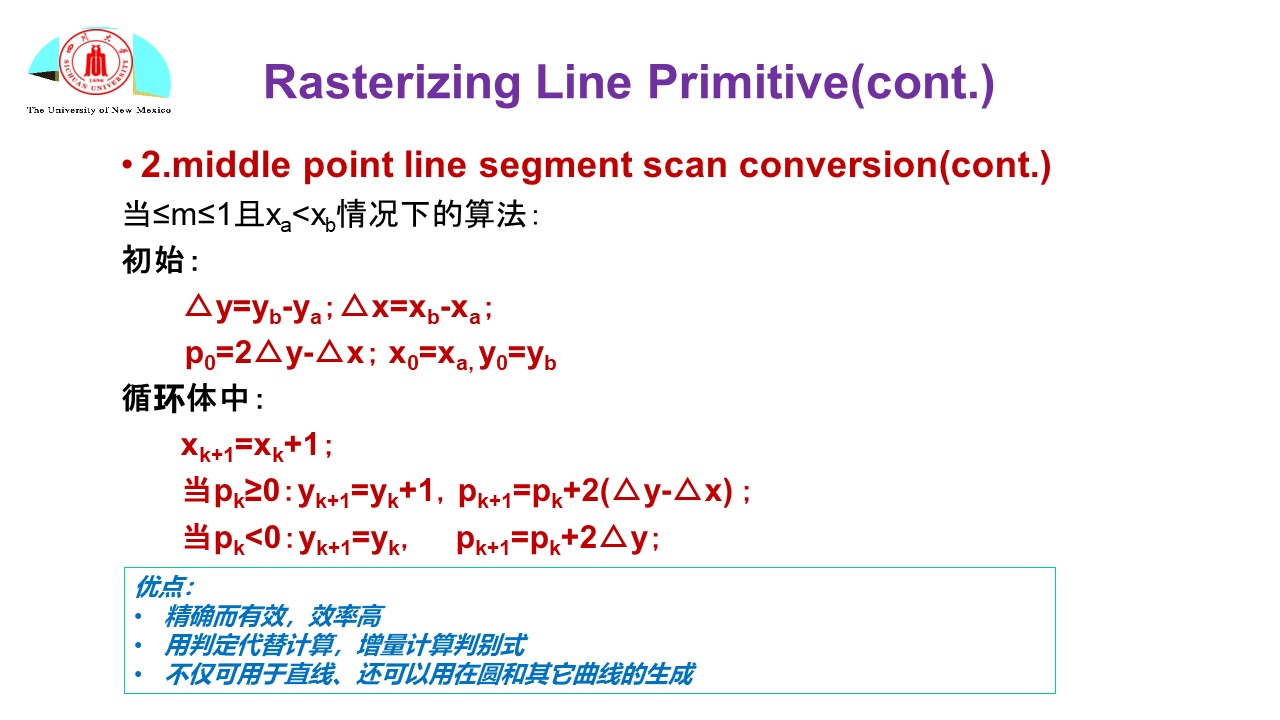

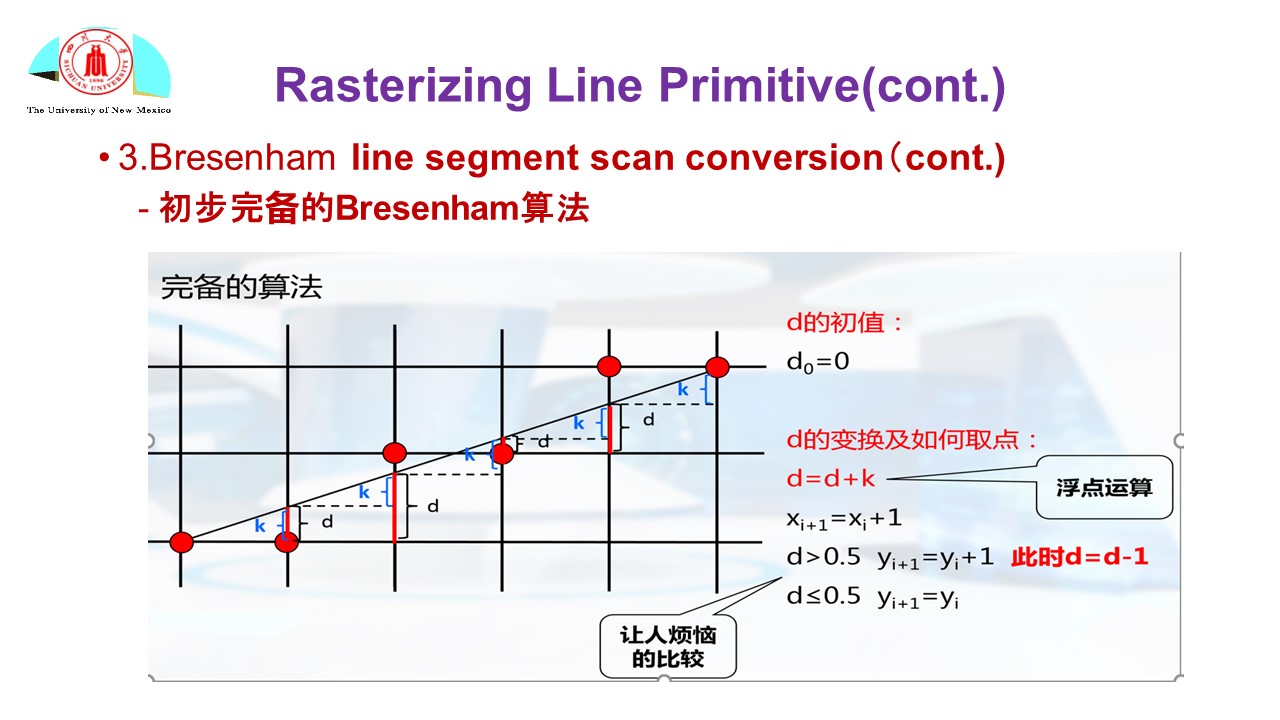

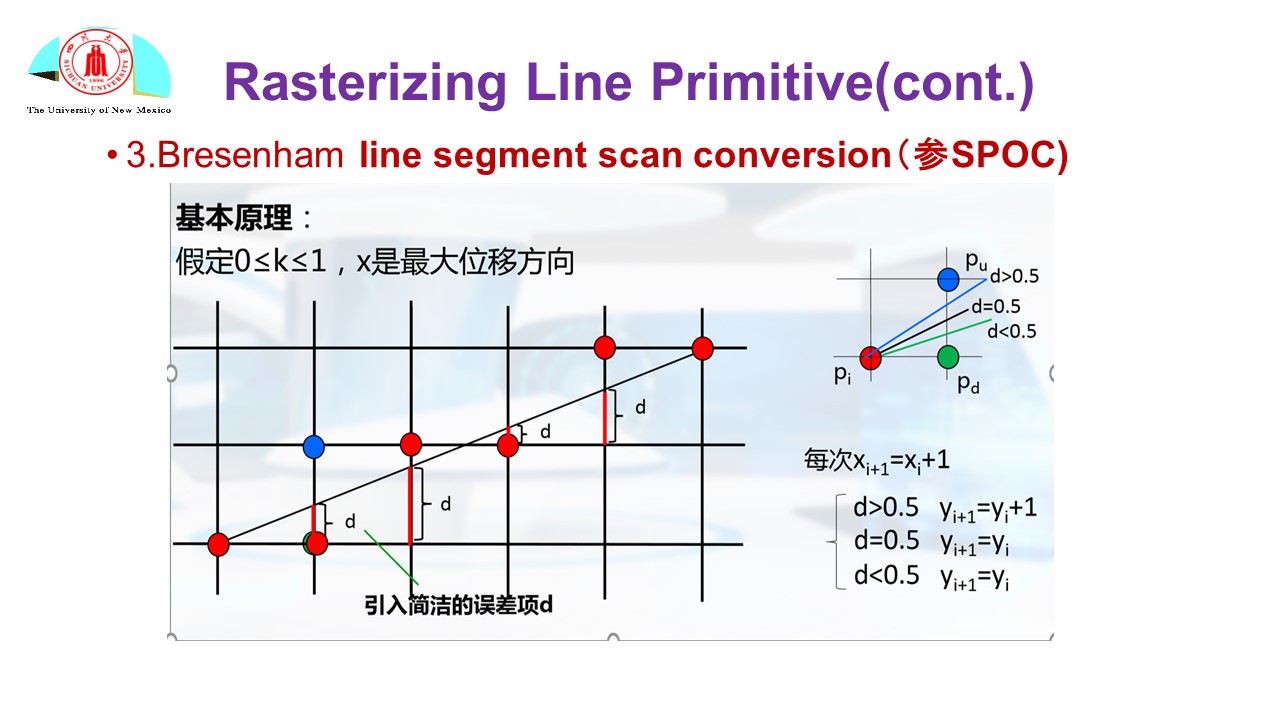

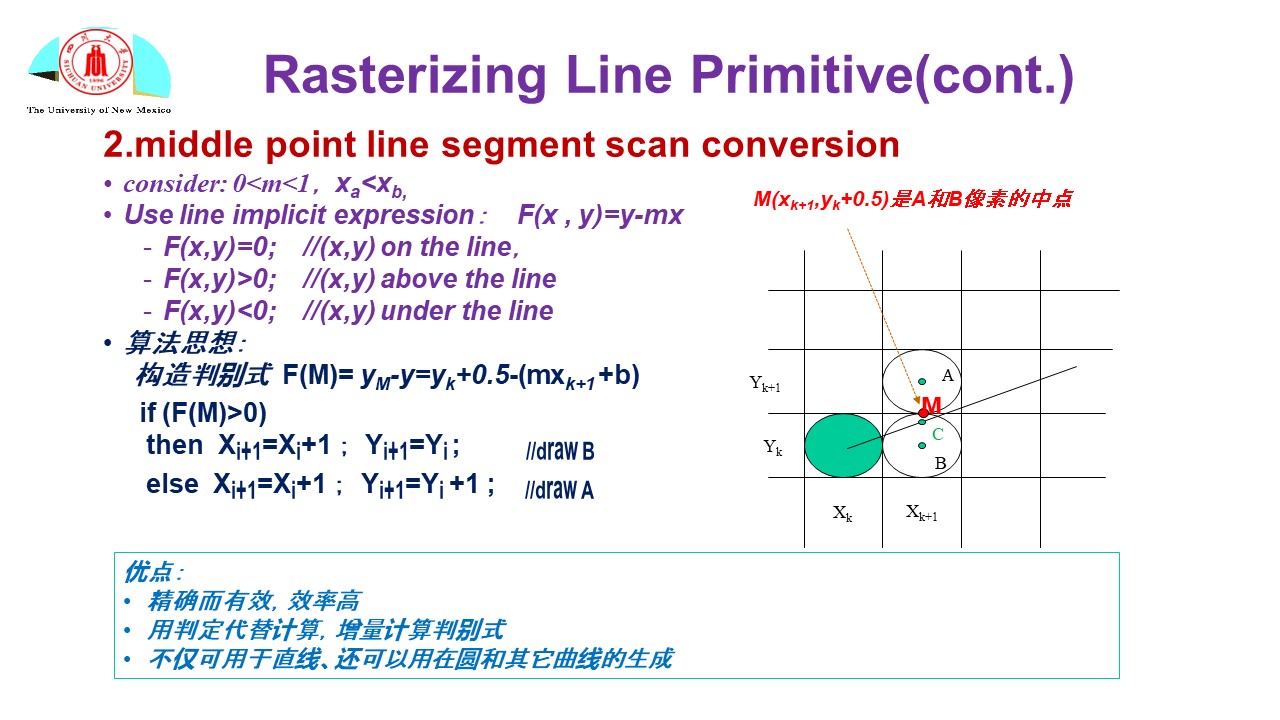

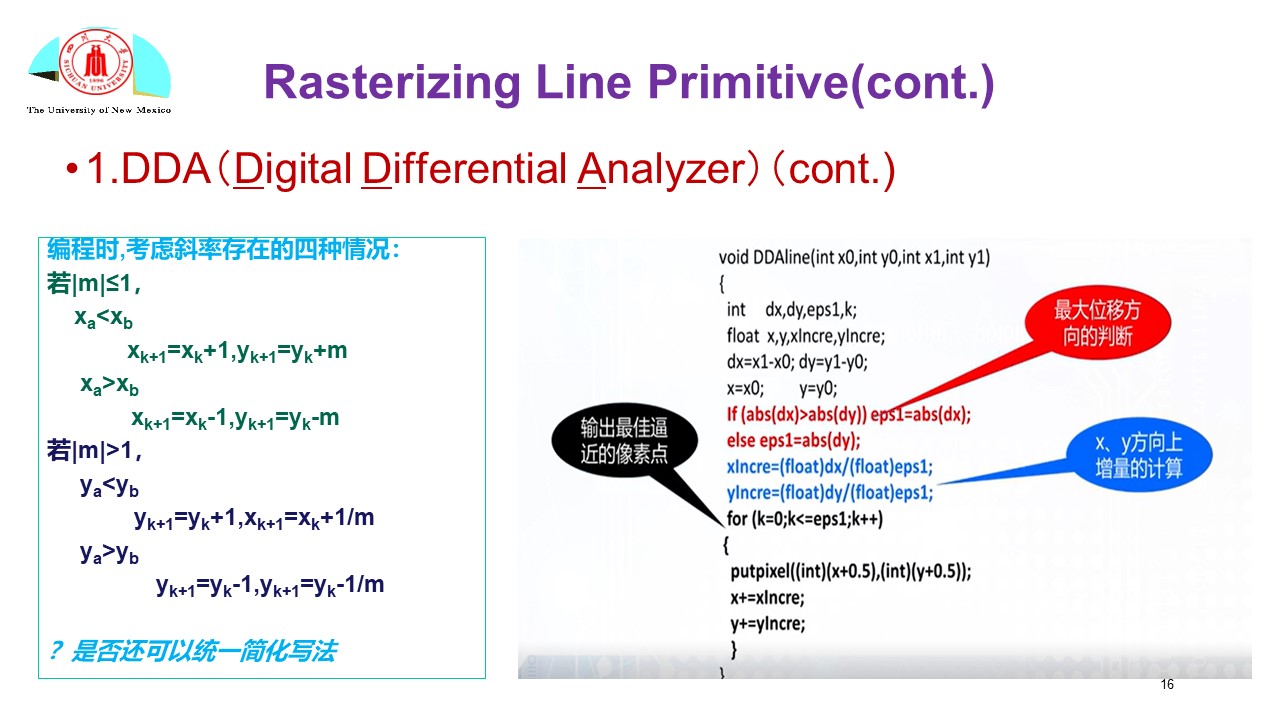

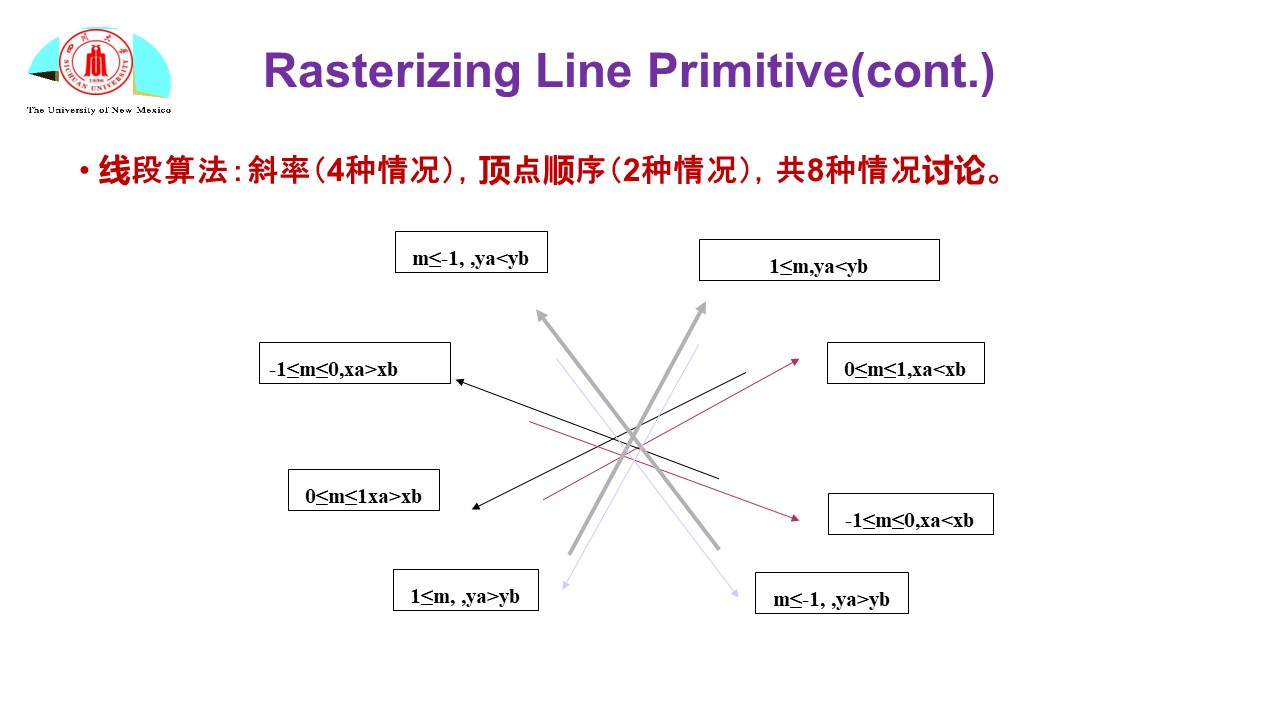

2)一般情况 考虑斜率和线段方向，推导各种情况下的计算公式

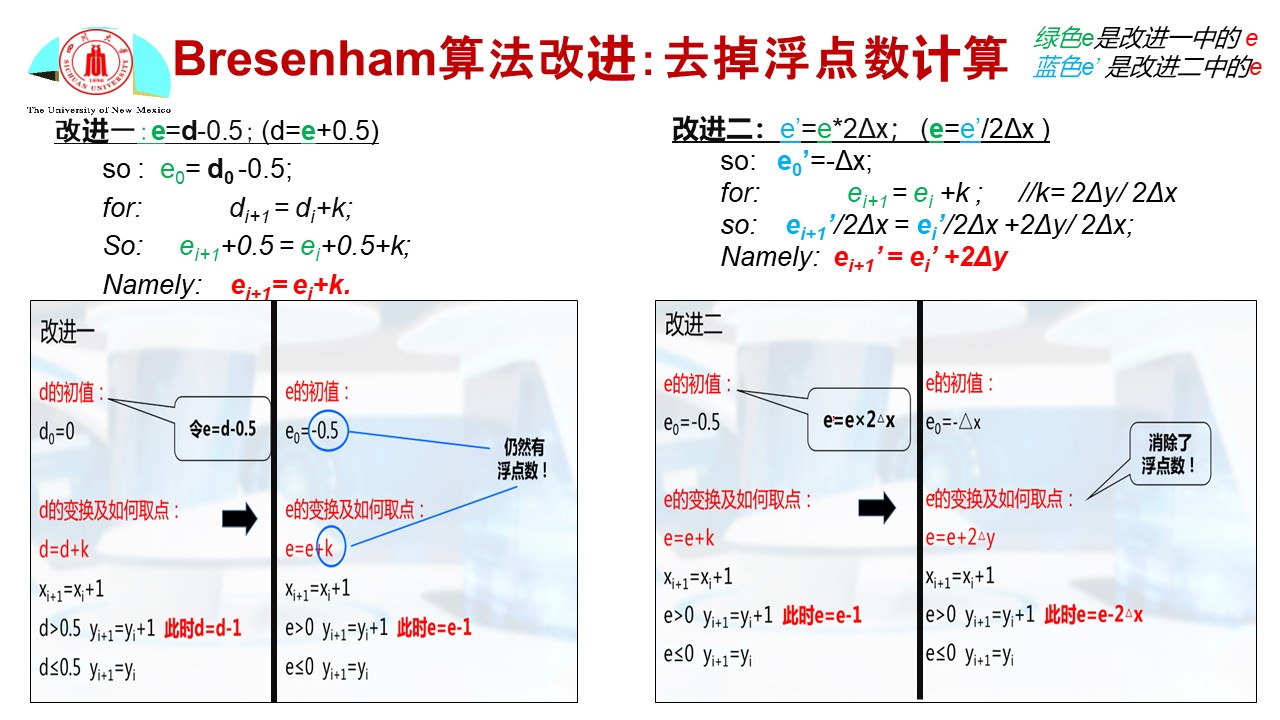

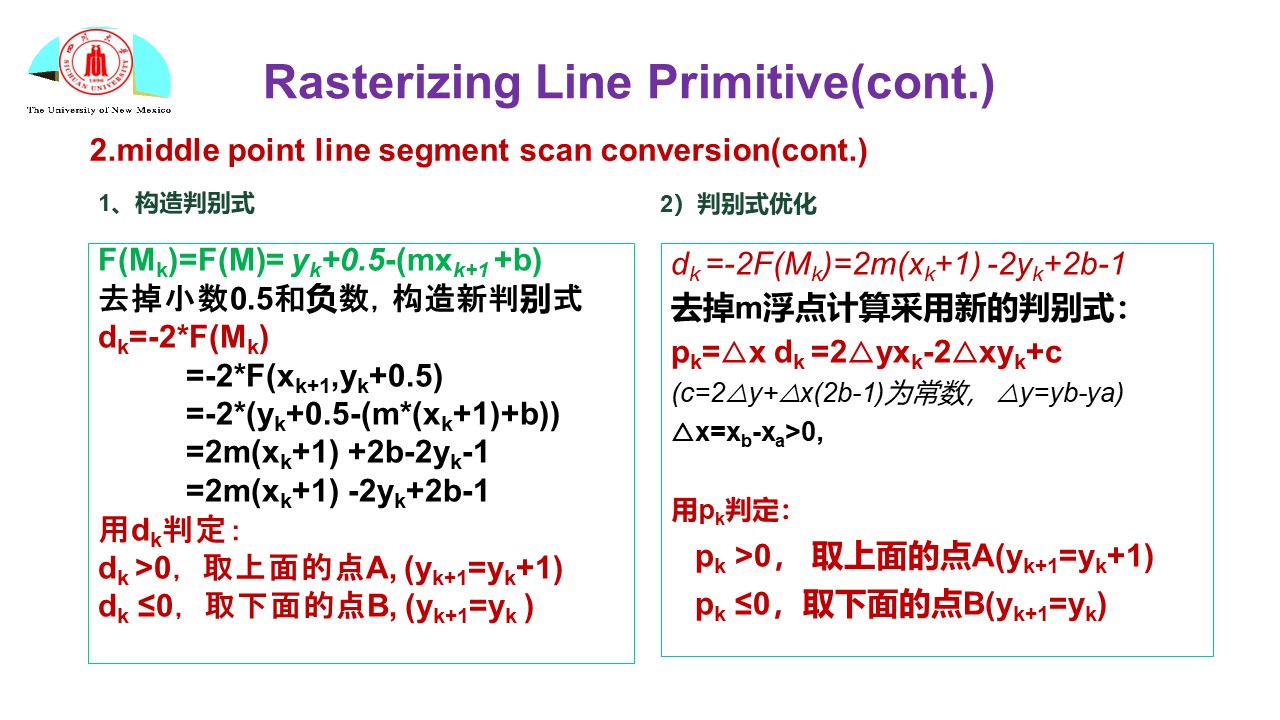

（dk乘-1换符号便于记忆）

---

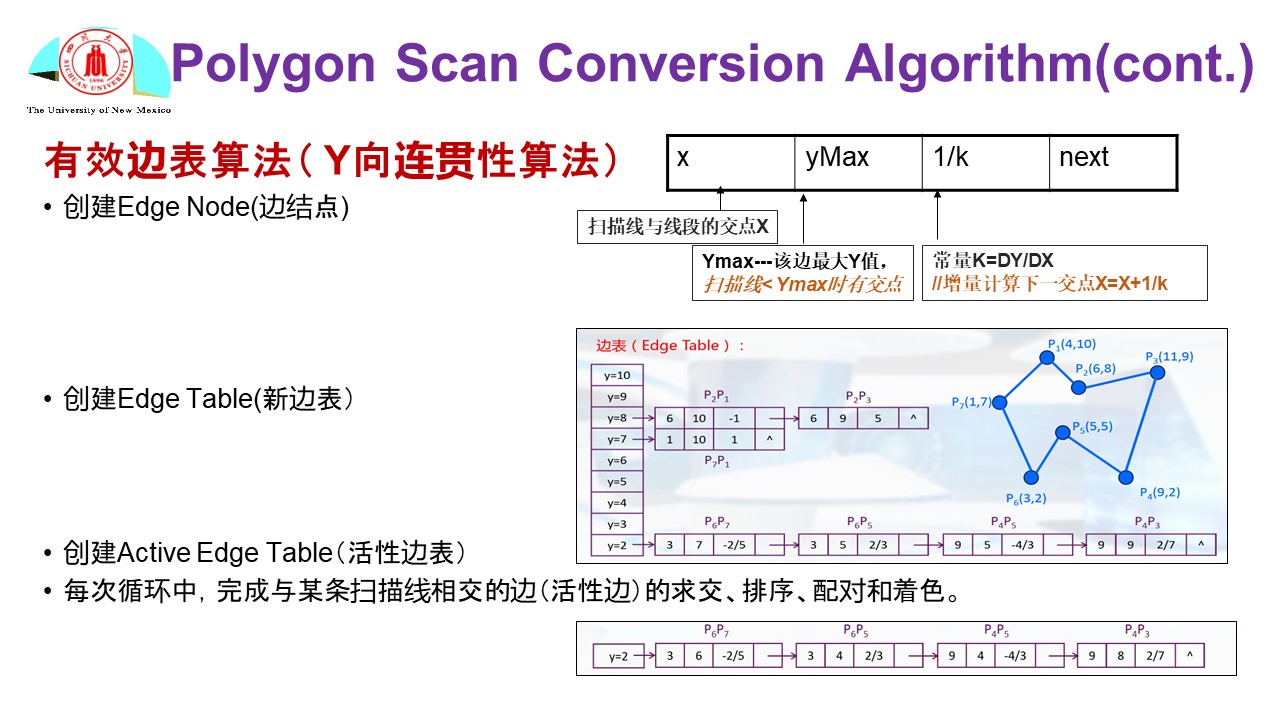

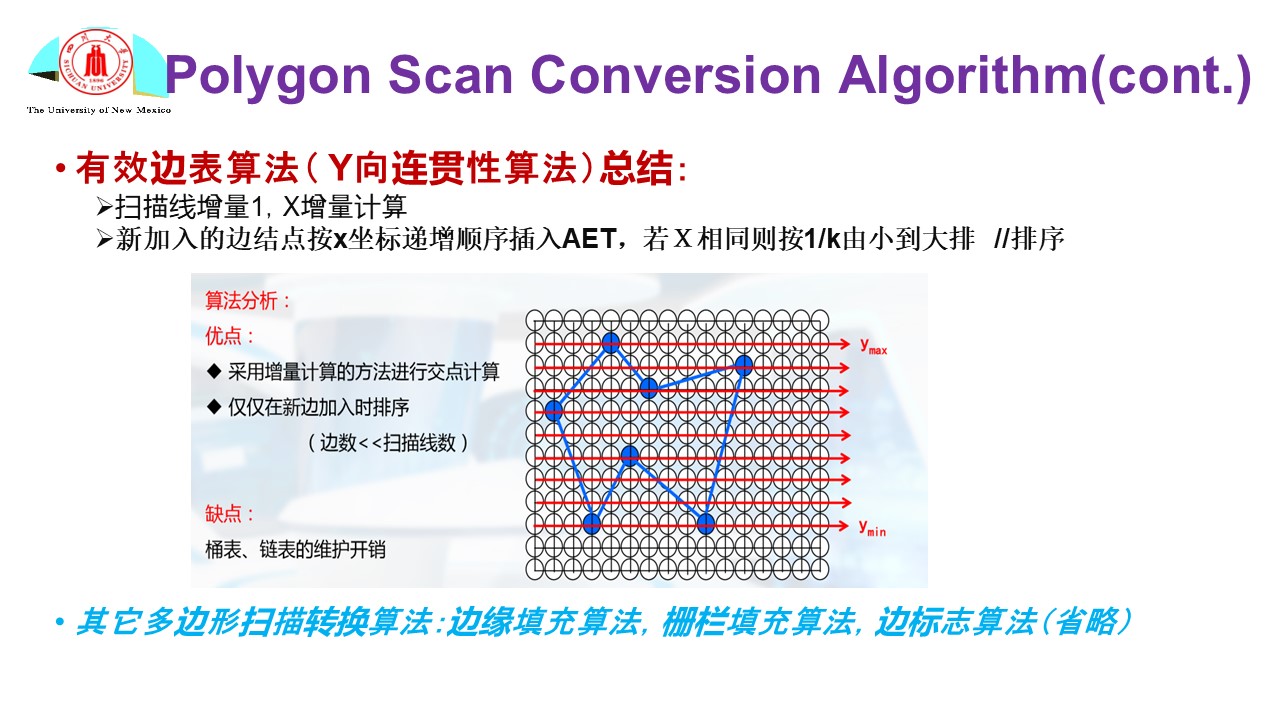

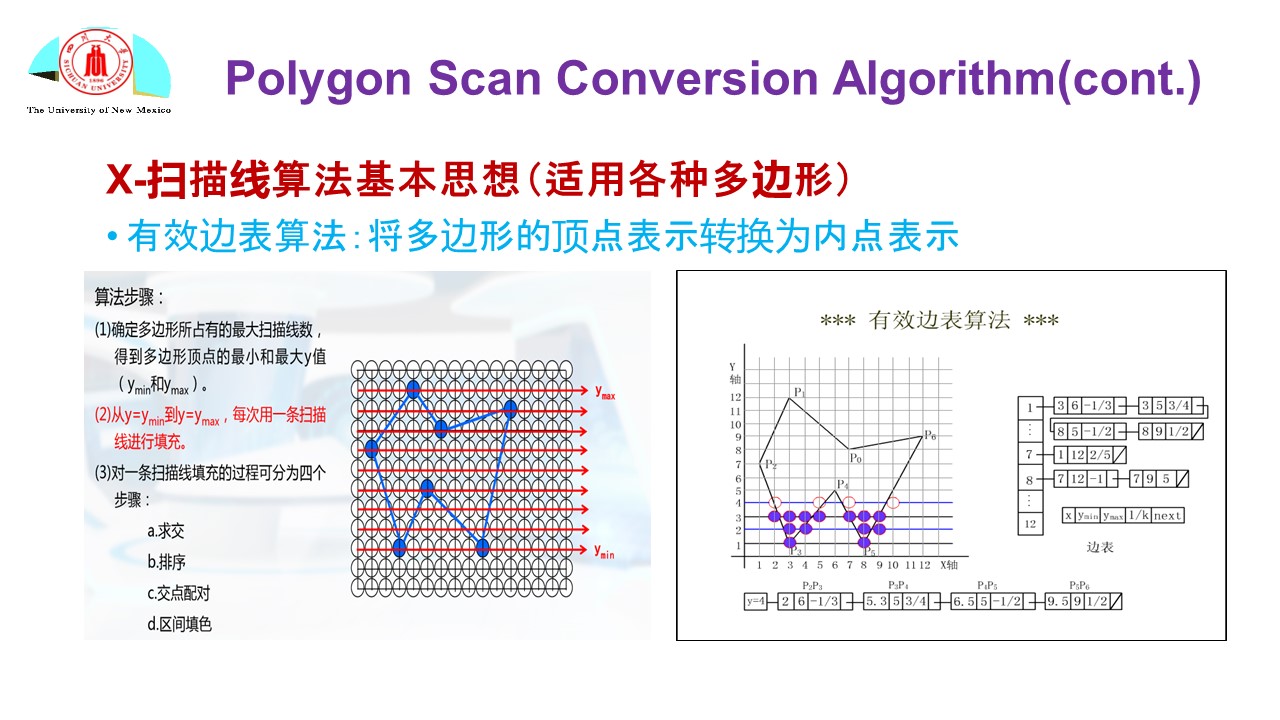

多边形

#

---

（↑但是它们其实已经很复杂嘞 不适合用于管线编程）

---

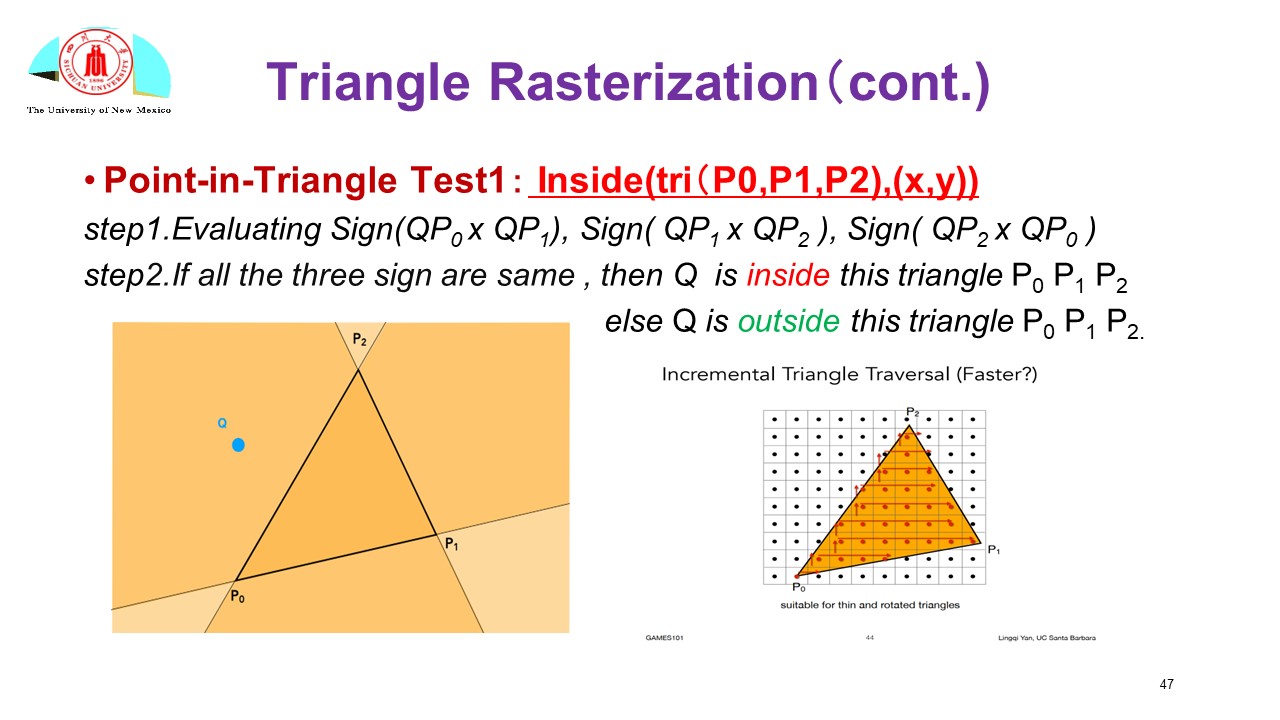

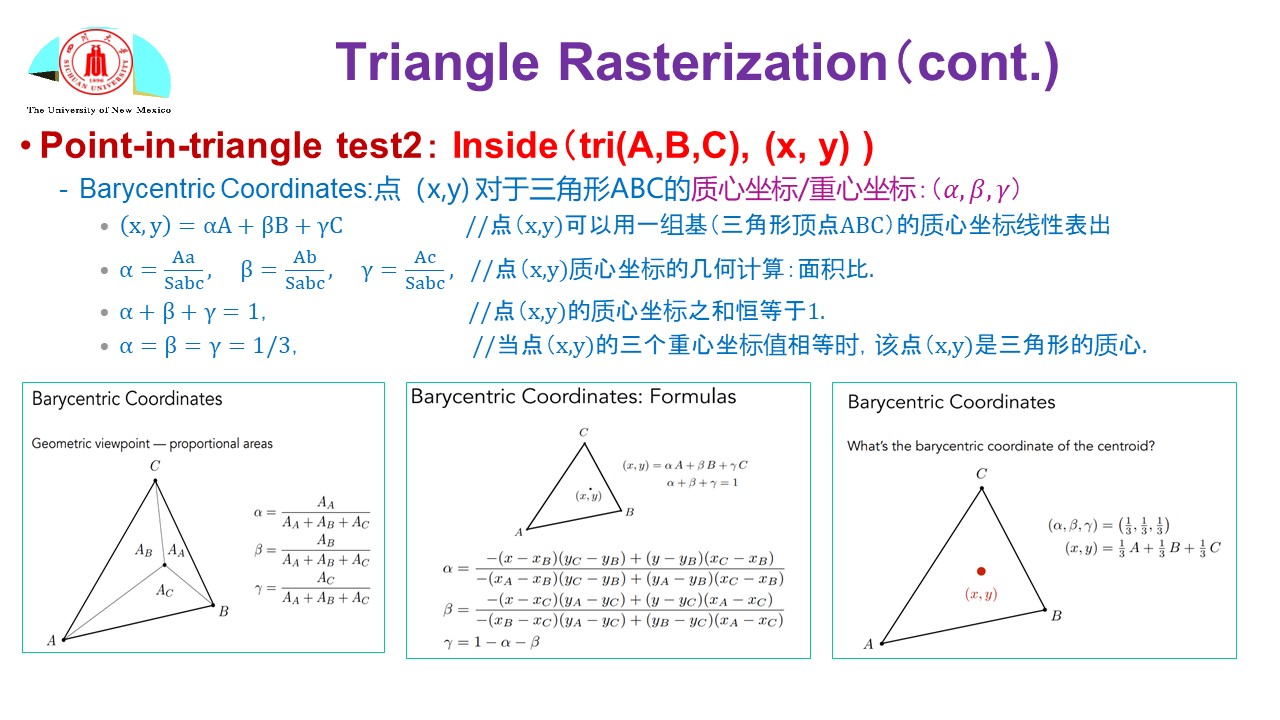

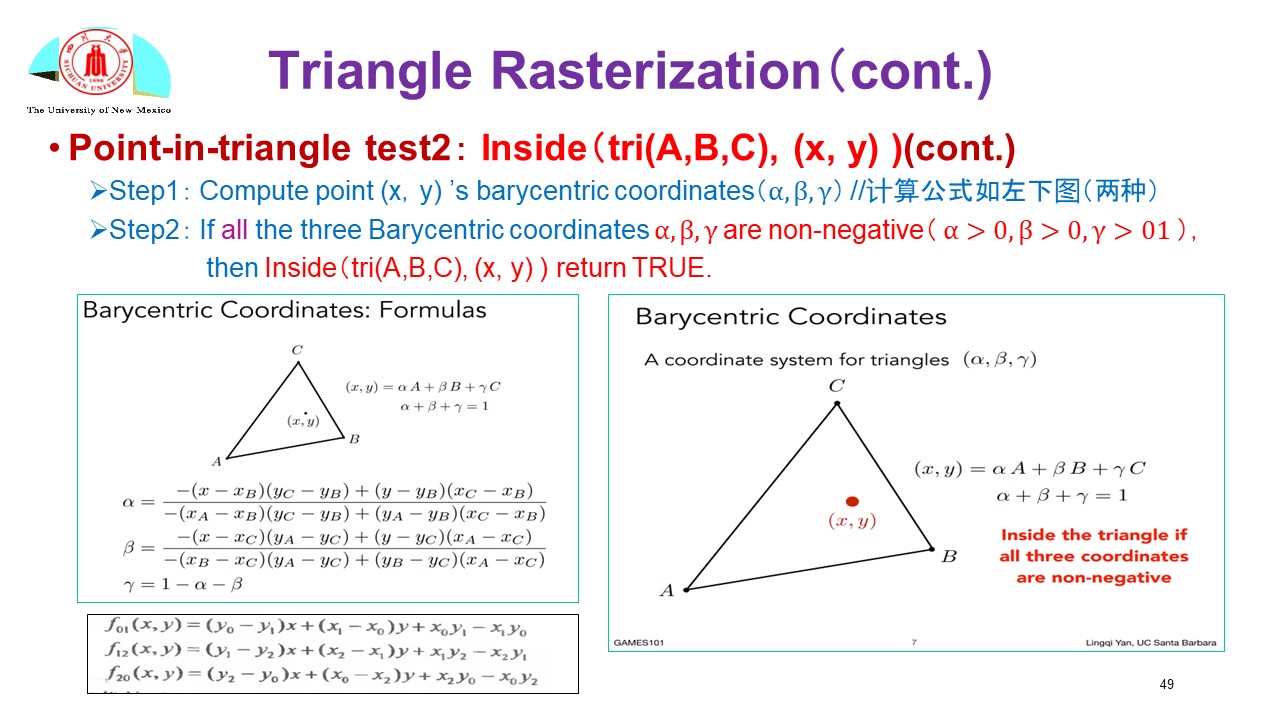

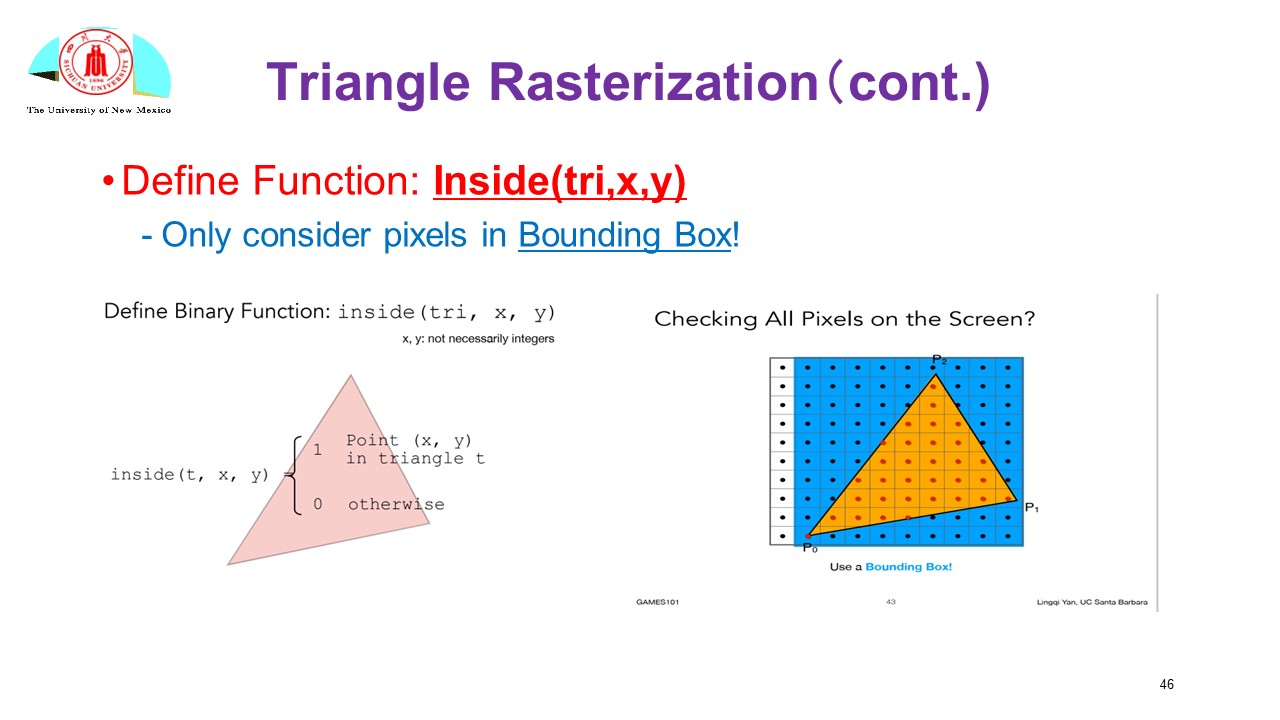

三角形：yyds

---

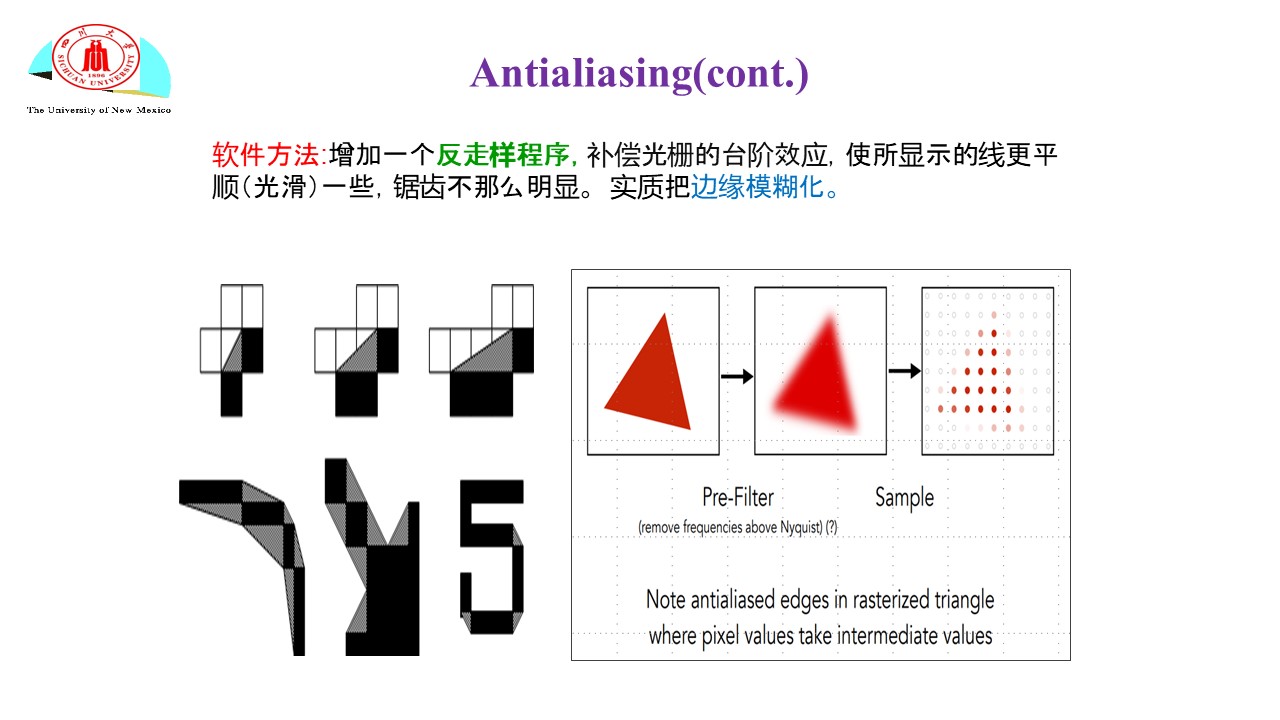

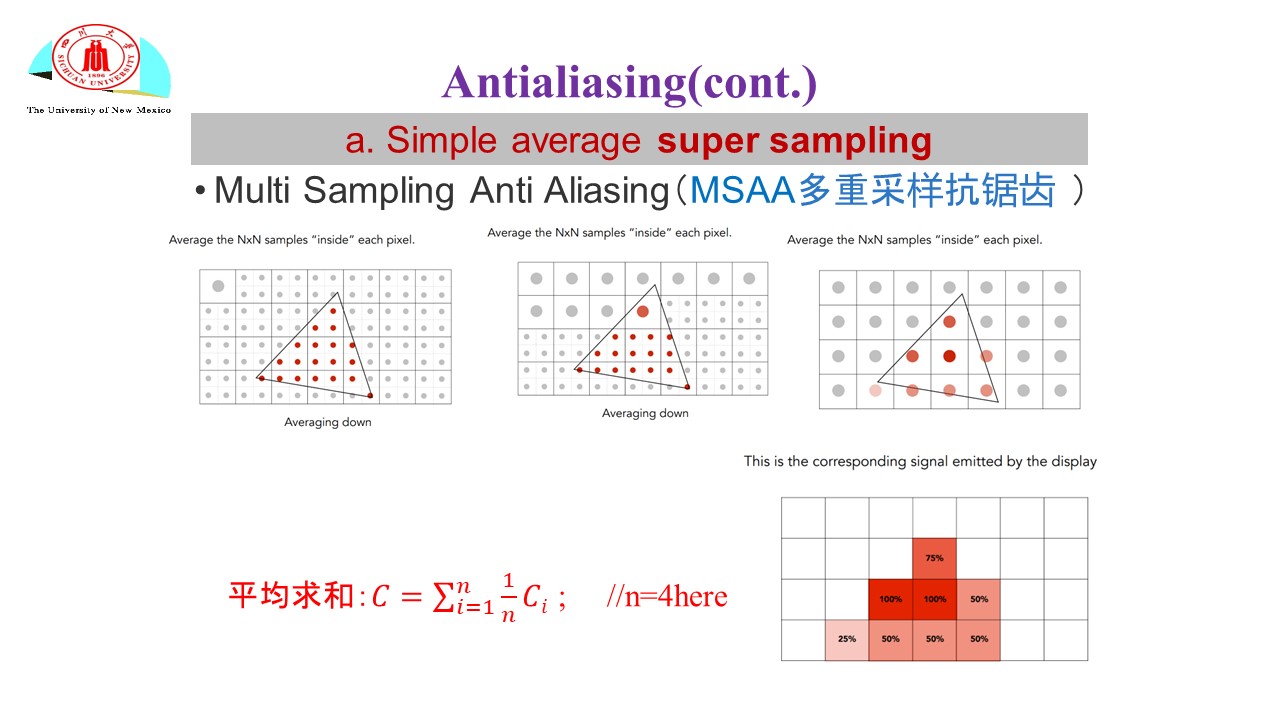

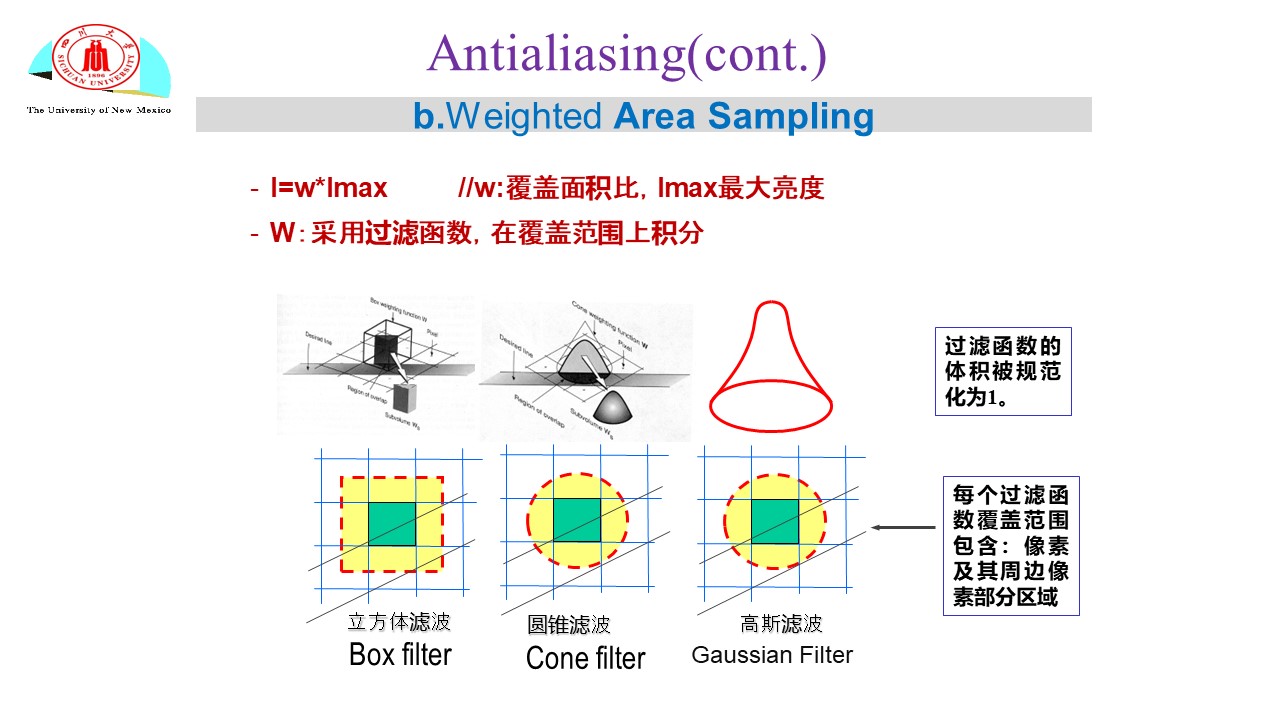

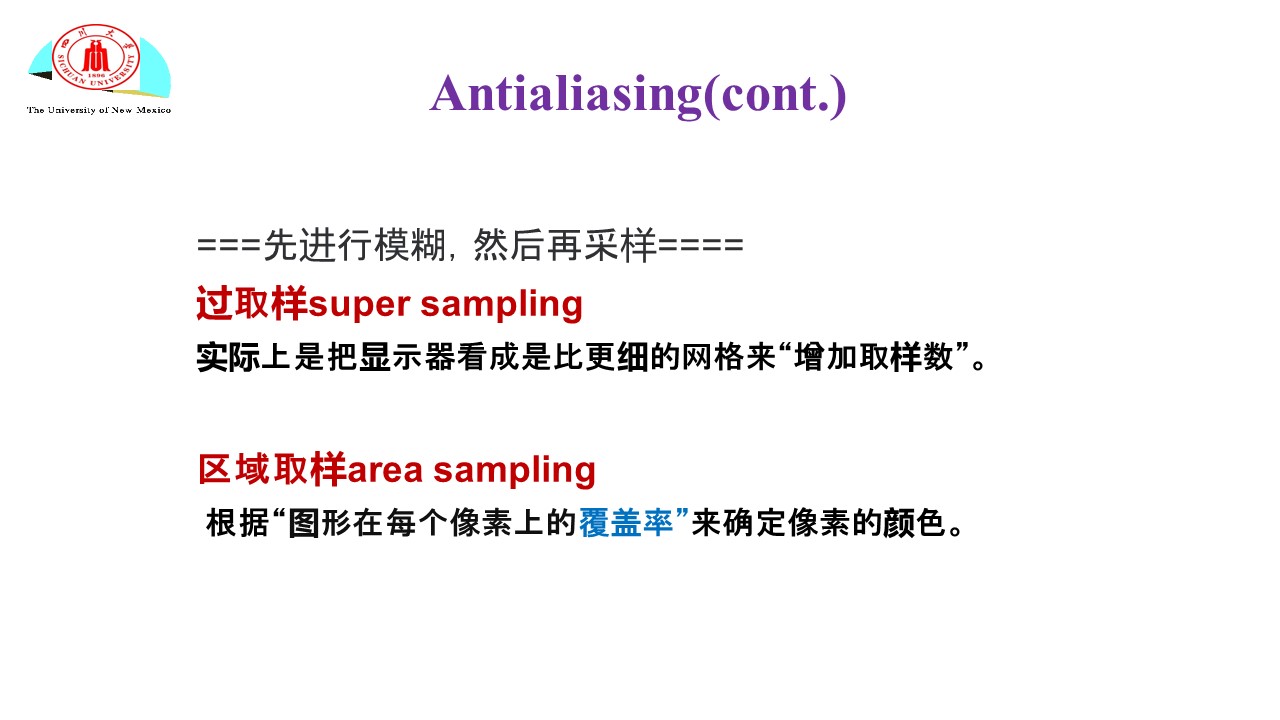

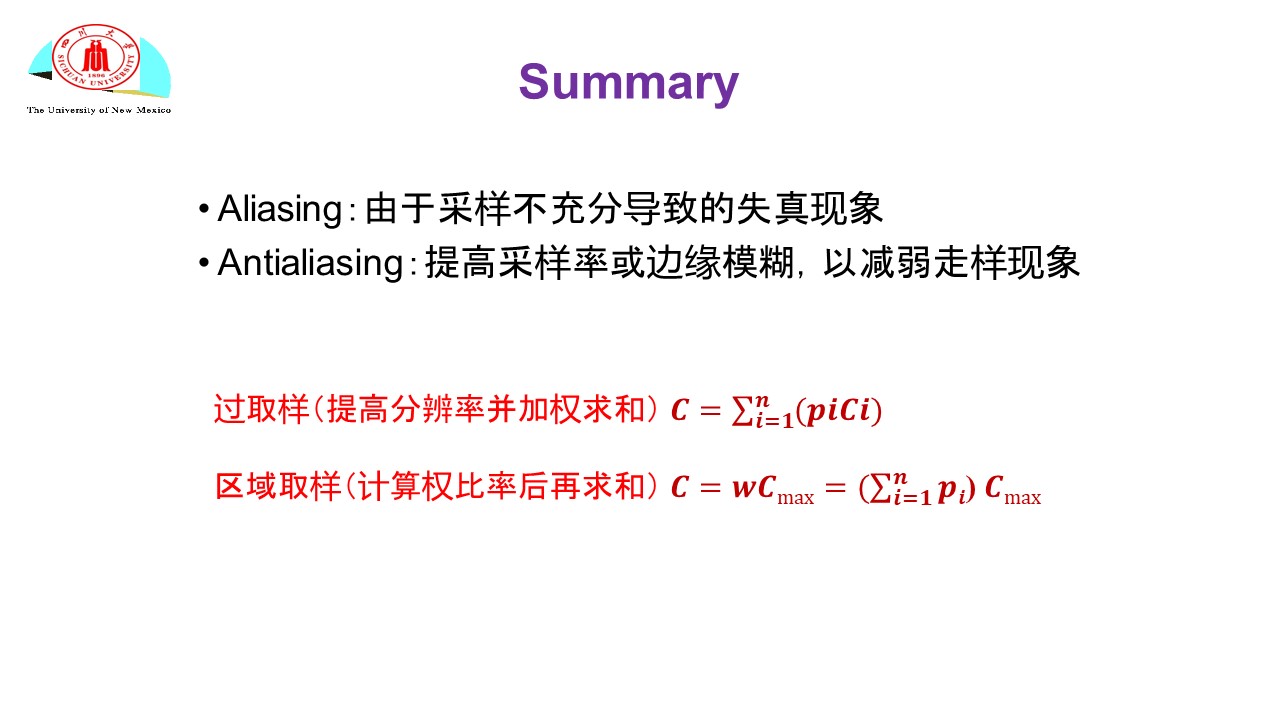

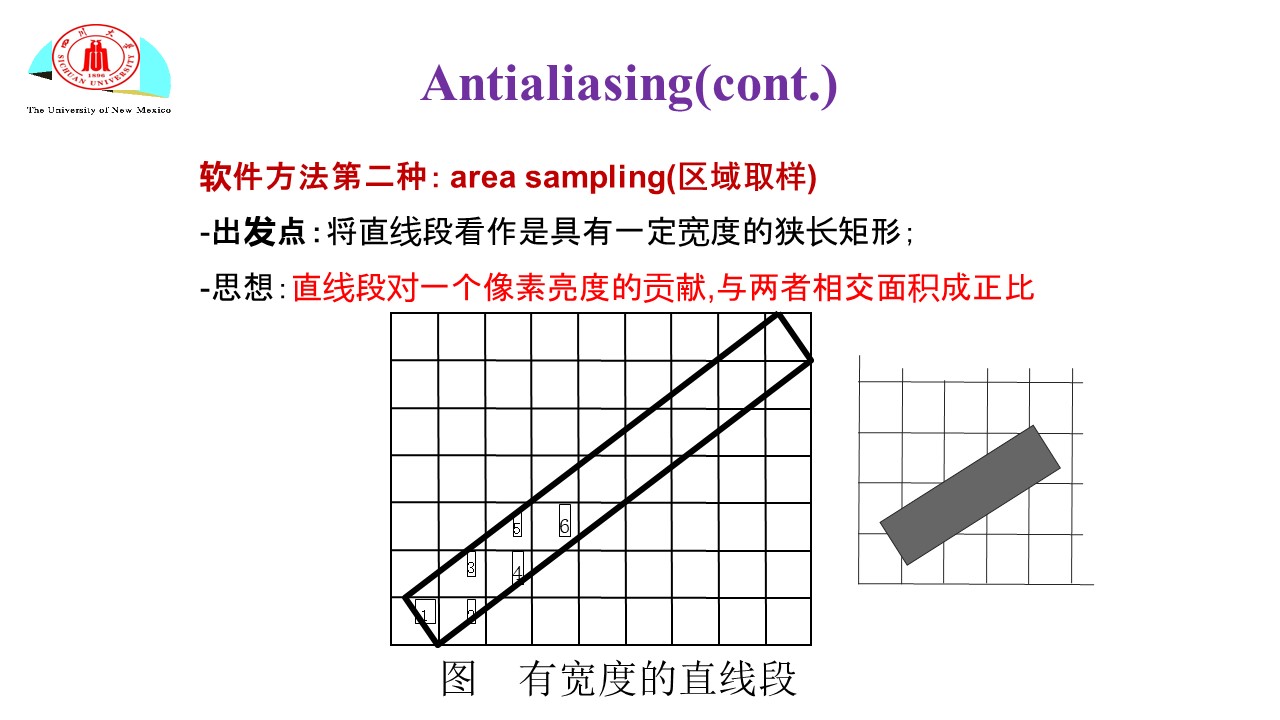

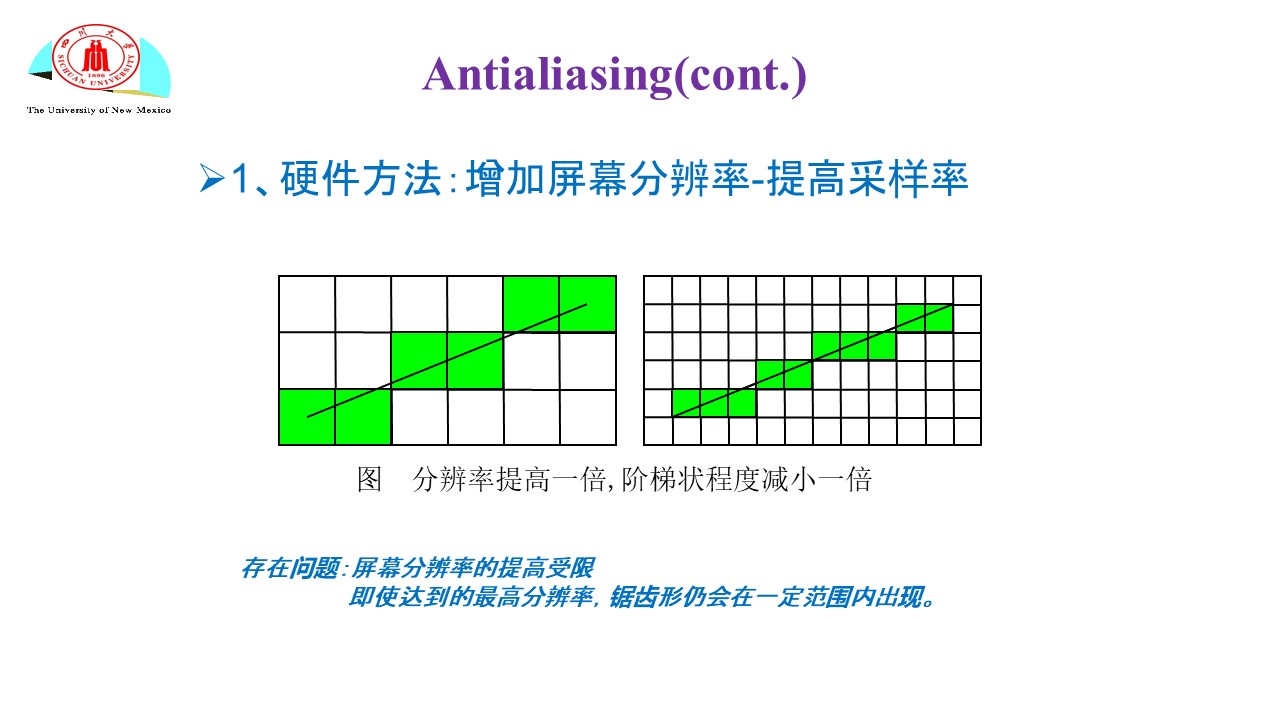

走样

#
