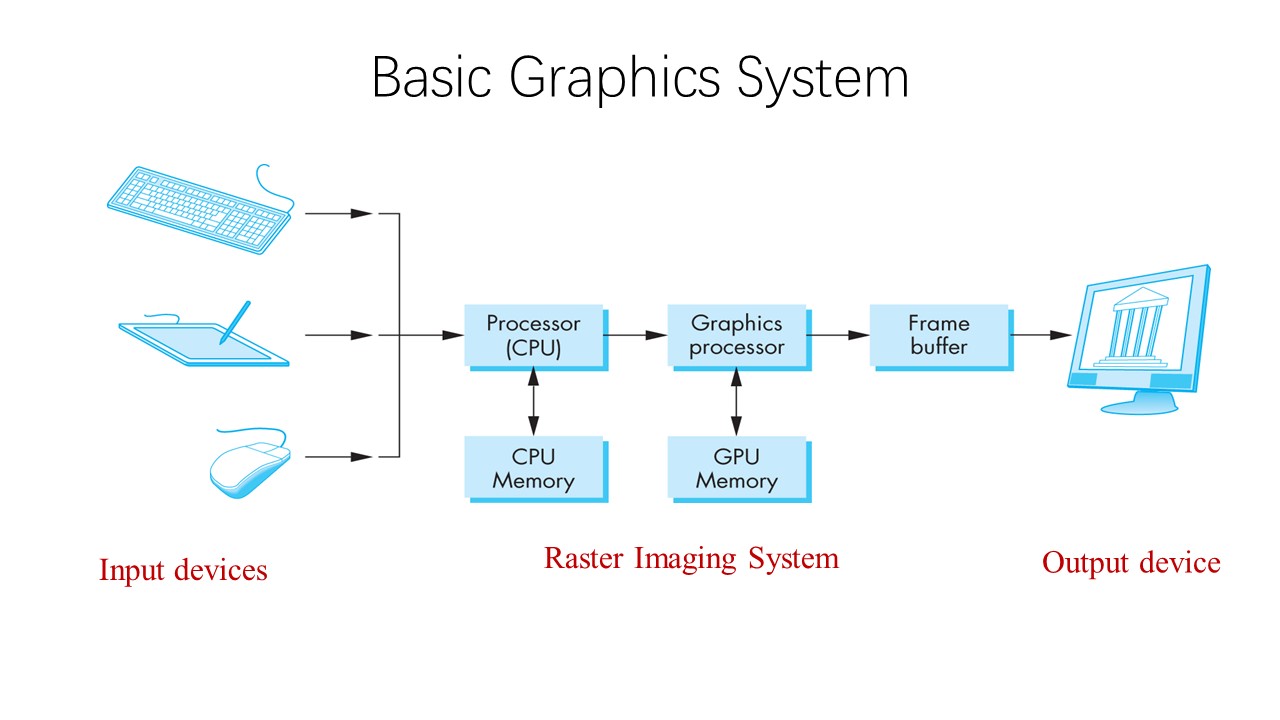

基本图形系统 #
输入设备 ->
成像设备
-
CPU - CPU MEM
-
GPU - GPU MEM
-
Frame buffer
输出设备
- 屏幕
-
-
CRT RASTER MODE #
-
物理分辨率的最小单位是light spot（光点）
- 限制了最大显示内容
优点：
-
成本低 矢量可填充
-
刷新率一定
缺点：
-
扫描转换
-
产生走样

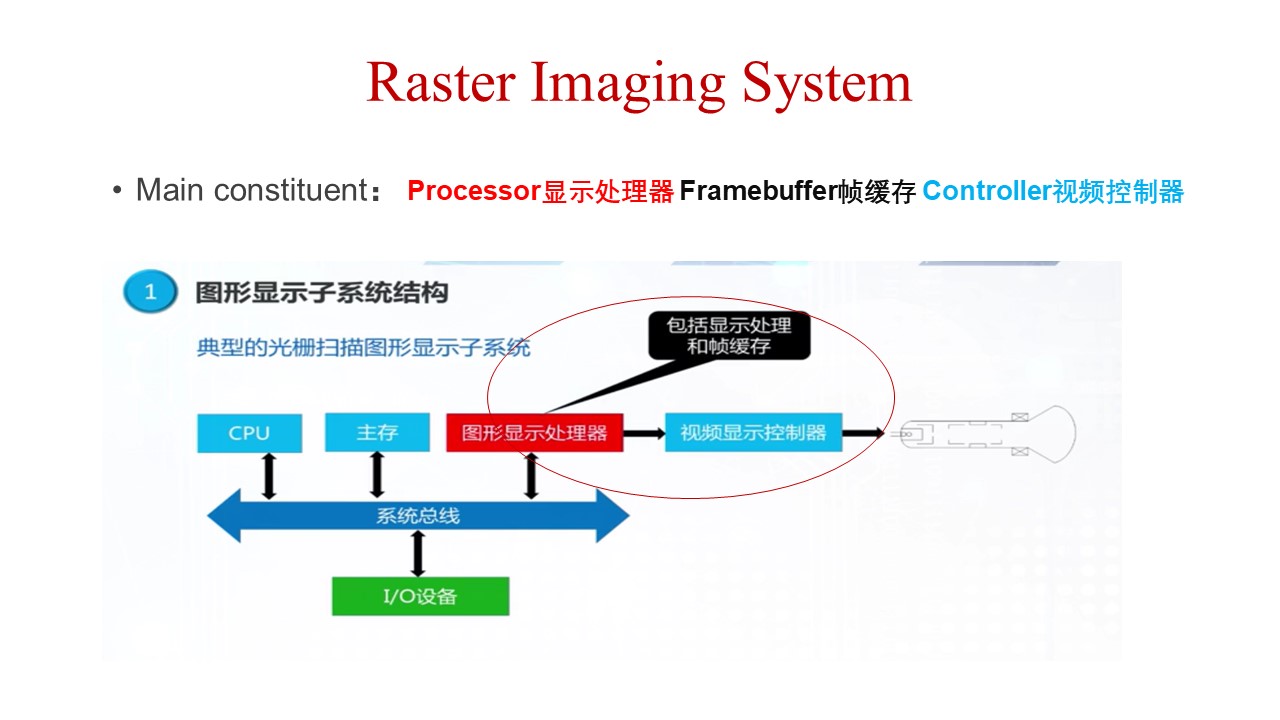

Raster Imaging System #
CPU
- vertex …
GPU
- render to bit plane
video controller #
-
视频控制器
-
从frame buffer中获得控制信息（颜色编码）
-
转换为视频信号，控制物理设备展示图像
-
frame buffer #
-
物理定义
- 颜色&光
-
RGB颜色空间
-
C = r[R]+g[G]+b[B]
-
加法三原色
-
-
CMY
- 减法三原色
-
相互转换：
-
对应基元之和=1
-
cmy = 1 - rgb
- e.g. rgb(0.5, 0.1, 0.2) = cmy(0.5, 0.9, 0.8)
-
-
HSV
- Hue色调 饱和度Saturation 亮度Value
一些名词
pixel：picture element
resolutio：帧缓存的像素数
frame：一个像素（二维）数组
framebuffer：集合内存中存储像素的颜色编码（color）
Pixel depth/precision 像素深度/精度
-
一个像素所使用的位数
-
帧缓存容量：pixel depth * resolution
亮度图
-
monochromatic
-
gray levels（256灰度）
-
bit color（256彩色）
-
color（真彩 24或32）
存储方法
-
组合像素法
- 通常的图像文件存储方法：rgb挨个排列
-
位面法
-
帧缓存使用，便于迅速地得知一个位置下的颜色分量
-
位面：一个位面只包含一个像素的一个位信息
-
（以真彩色为例，就是8*3=24个位面）
-
-
Color Lookup Table 查色表/调色板
-
帧缓存存储索引（通常8位，减少了2/3的容量）
-
CLT存储真让你彩色
目的是减小显存
GPU #
图形处理单元
why GPU?
图形数据适合采用并行计算提高处理效率
SIMD
